油库解决方案





      油库的安全管理随着社会发展已经成为企业的一大核心竞争力,迫使油库安全管理的外延和内涵也发生重大的变化。对外,对油库安全管理的范围进一步扩大;对内,对油库安全管理提出了更新更高的要求。因此,石油化工企业做好安全管理必须树立全局安全观念,尤其是油库、加油站等一线部门,要强化安全监督、细化安全管理、深化安全教育、提高安全管理水平。充分认识做好我国成品油库、加油站安全防范工作的重要性。成品油是关系国民经济命脉和国家安全的重要行业和关键领域。

       中石油四川油库目前为亚洲第二大成品油储存分销库,安全防范工作极为重要,得到了地方政府和中国石油高层高度关注。2013年北京维特锐科技有限公司为中石油四川油库设计并使用了了目前国内最为先进的振动光缆周界报警系统,使油库的安全防范工作得到了质的的飞跃,同时获得了地方领导和中石油高层的一致认可。

 周界需求

  •  由于油库的特殊性属于易燃易爆常熟,决定了油库的位置多为人员稀疏的地方,所以油库的周界防范受到了管理者的高度重视。结合我公司油库安全防范智能化系统建设经验,向用户提供先进的安全防范管理方面的功能,建立一个现代化高级别的安全防范系统。
  • 振动光缆周界报警系统具有不受雷电、电磁及无线电的干扰、具有极高的探测率和非常低的误报率,这是其它类型周界入侵报警系统所不具备的,并具有能在恶劣环境下稳定工作、使用寿命长、易于安装维护、故障率低等优势,非常适合石油石化场所周界入侵报警系统的要求,技术先进而成熟,并有许多应用范例,用户反应很好。

功能要求
  • 油库设计实行多手段防范,如防入侵,防盗,防破坏等
  • 油库周界实施监视监控与周界报警相结合的智能化系统,达到人防和技防相结合的目的。
  • 功能完善的软件管理平台和完全定制的电子地图,方便管理人员的使用。
  • 能够达到易燃易爆防护级别
解决方案

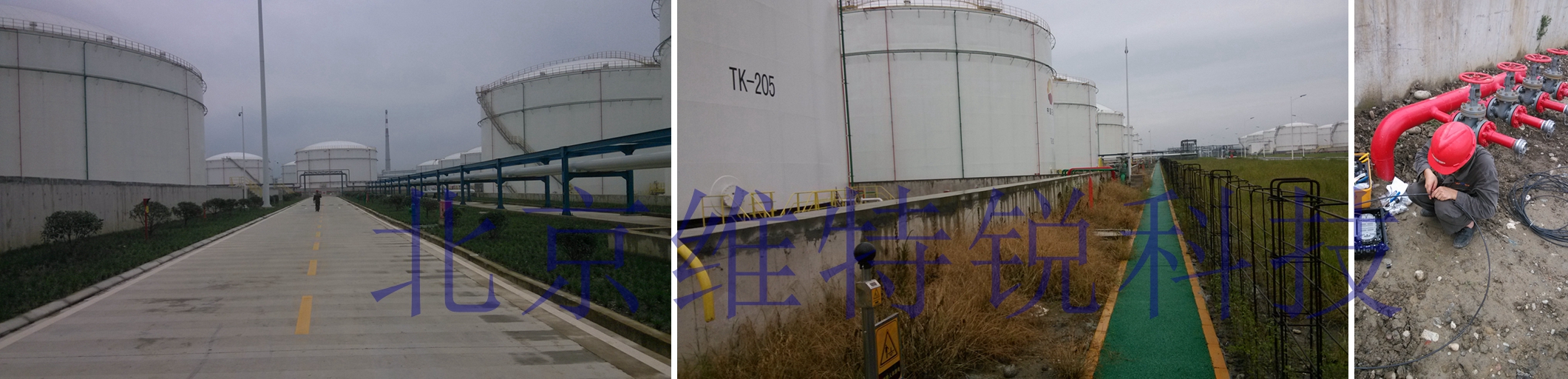

        四川中石油油库周界防范距离1000米,共设8个防区,每防区长125米。采用隐蔽地埋安装方式,每125米的防区采用振动传感光缆625米。振动传感光缆呈S型铺设在土地下。在土地下埋设振动传感光缆时,也采用平行铺设多道传感光缆的方式,由于沙土比较松软,当入侵者进入该区域时,透过沙土层对传感光缆施加压力,传感光缆可探测到微小的挤压变形并产生信号。
        本方案提供的VIRT-OFQ-I系统是一整套振动光缆周界报警系统,它由周界报警系统软件、光纤信号报警主机、防区连接单元,光纤保护套件,工控机,传感光缆,软件组成,安装于周界现场。在中控室安装工控机,软件,光纤信号报警主机,光纤保护套件,周界现场安装振动传感光缆,防区连接单元组成。     周界长1000米,将振动传感光纤埋设在地面下,分为8个防区,每个防区末端需要VIRT-OFQ-I450防区连接单元一台。传感器的一端连接到VIRT-OFQ-I408光纤信号报警主机上,防区连接单元可以沿着周界安装于防雨机箱内。任何企图破坏、穿越、防护地带的事件都会立即产生报警信号。
系统特点
  • I系列的主要优势是将所有的报警单元安装在中控室内,用户不用考虑电源和通信线路的问题。
  • I系列产品和其他光纤产品一样采用光纤作为传感器,具有抗电磁干扰,抗雷击的特点,并能在高温环境下稳定运行,具有稳定的传输特性。由于前端设备不需要任何的电源支持,只有光信号的传输,所以I系列产品可以应用在任何易燃易爆场所,化学品场所,军火库,弹药库,都不会产生危险。
  • I系列采用机架式安装,将报警控制器安装在控制室内,用引导光缆与防区连接单元相连,报警控制器采用交流电源,防区并输出继电器报警信号。
  • I系列采用先进的信号处理技术,多维参数设置可有效滤除多种误报,满足用户的不同需求。
  • 系统远程设置参数,触摸屏设置让用户使用更方便。
  • 系统每防区可连接长达2公里的传感光缆,引导光缆最长为20公里,系统经过控制室的报警控制器设置每防区的报警参数。
  • 该系统可防护任何围网、墙壁、屋顶的非法入侵。

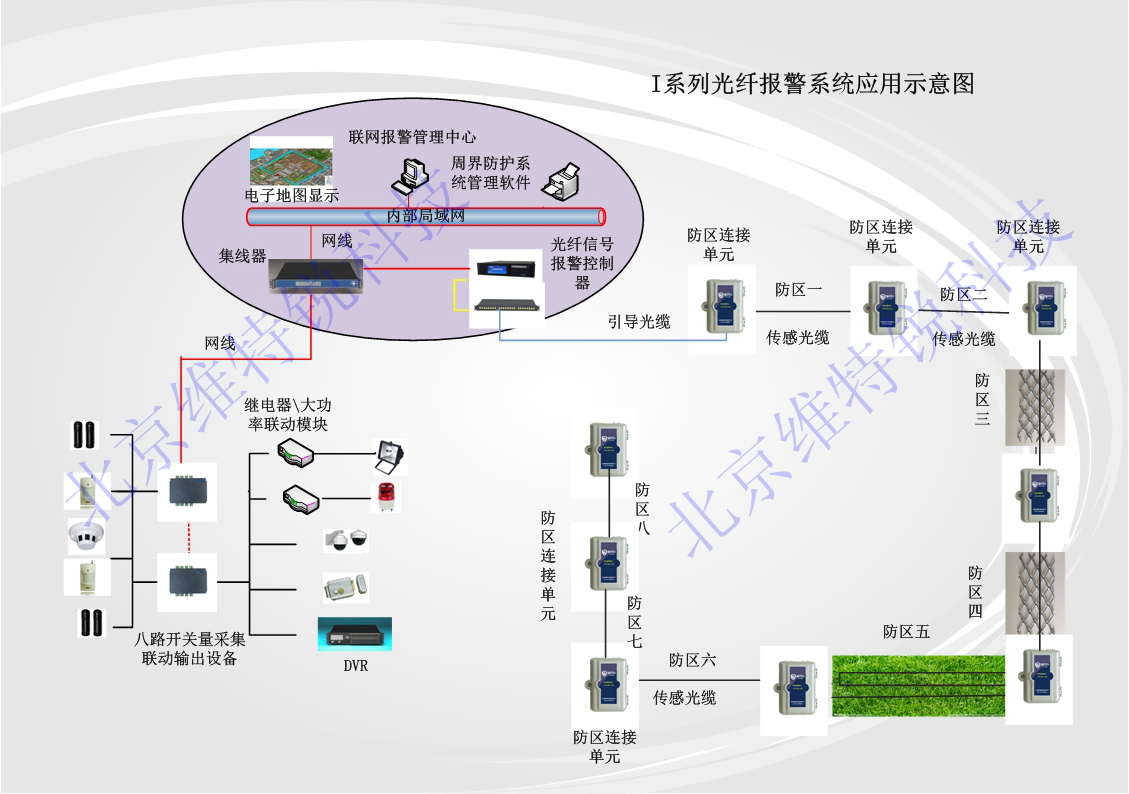

系统连接图
