维特保科技为中小型周界设计了EX系列振动光纤入侵报警系统。振动光缆/振动光纤/震动光缆周界报警系统又称光纤报警系统。系统不受电磁波及雷电的影响,对非法入侵行为引起的振动具有高灵敏性。EX在节省预算的同时,可以接入通用报警平台,易集成,提供有效的周界围栏防护系统。
系统组成
 VITR-OFQ-EX是一套基于振动检测的报警探测平台。基于多年研发经验技术,以普通通信光缆作为探测单元,通过探测单元直接接触或者通过承载物(铁艺、铁丝网、围栏、砾石等)将振动信号传递给报警单元,报警单元完成对现场各种振动源的采集、分析、处理、判断等技术手段,并对现场情况实施实时监控。并且能输出和同类产品相兼容的报警信号。VITR-OFQ-EX产品由两部分组成:报警处理单元,传感光缆组成。


VITR-OFQ-EX振动光缆报警单元

1.报警处理单元是VITR光纤入侵探测系统的主要模块,采用了数字处理技术。

2.内置的傅里叶频谱分析技术,能识别攀爬或者剪断等多种破坏行为,也能识别风、雨等环境噪音。

3.系统具有可靠的“看门狗”功能,采用嵌入式设计,可脱离电脑、不需打开主机机壳进行调试,操作简单便捷。因此能保障系统的长期稳定运行。

4.单台报警处理单元支持一个防区探测,每防区光纤探测距离为2000米。



VITR-OFQ-EX 振动光缆报警单元机箱

1. 主机外壳:IP-65等级

2.环境湿度:相对湿度能达到90%

3.机箱尺寸(长*宽*高):380*260*80mm

4.重量(kg):2kg


VITR-OFQ-EX振动传感光缆
  1. 振动传感光缆是一种敷设在或埋入各种土质内的无源分布式的普通通信级光缆。
  2.  振动传感光缆采用普通国标光缆作为入侵探测器,负责报警信号的探测和传输。
  3.  它能够将防护区域内的微小机械振动(即侵入者带来的微小振动)的光信号传到报警处理单元。
  4. VITR-OFQ-EX光纤入侵探测系统采用单模2芯光缆作为传感器。



系统连接图


 性能特征
振动光缆周界报警产品EX系列可应用于网状护栏周界,如铁艺,铁丝网,滚网,刀刺网,护栏,护网等。
振动光缆周界报警产品EX系列可检测非法入侵人员翻越围网,剪断围网,抬升围网等方式产生的报警信号。
振动光缆周界报警产品EX系列是一种经济型的周界防护系统,多种灵敏度调节,可针对不同的周界环境。
振动光缆周界报警产品EX为您的周界提供必要的防护,并且通过多维参数滤除大量误报。
振动光缆周界报警产品EX灵敏度调节方式采用手动调节和自动调试两种,能够更合理安全达到客户要求。
 安装方式
每台振动光缆报警产品EX报警单元可以连接长达2公里的传感光缆。
EX的安装方式有两种,一种是传感光缆从一个报警单元输出端连接到下一个报警单元输入端(手拉手的方式),防区防护范围为2公里;另一种连接方式是报警单元采用闭环方式安装,这种连接方式防区距离为1公里。

铁艺安装方式:振动传感光缆铺设于围栏上时,可根据围栏的不同选择以下方式铺设振动传感光缆直线型、平行线型、S型。直线型铺设:振动传感光缆应铺设在铁网高度距地面1.5米左右的位置,将振动传感光缆与围栏紧密绑扎,绑扎强度以光缆不变形为宜,每隔50厘米用不锈钢扎带绑扎一次如图:



防凿墙安装方式:振动传感光缆延墙面铺设,每道振动传感光缆可以防范上下50cm的墙体。可将振动传感光缆多道铺设在墙体上,以防止人员凿墙入侵。振动传感光缆每隔50cm用卡子固定在墙面上,如下图



地埋安装方式:振动传感光缆埋地安装应远离干扰源,如马路、大功率发动机、建筑工地,地铁等,这些外界的干扰都会在系统运行时引起不同程度的误报。可安装于开阔的没有围栏的边界或地区。铺设传感光缆的周界区域应隐秘,以避免入侵者以小心翼翼或跳跃的方式通过该区域。振动传感光缆地埋安装应采用平行线型铺设方式,如下图:

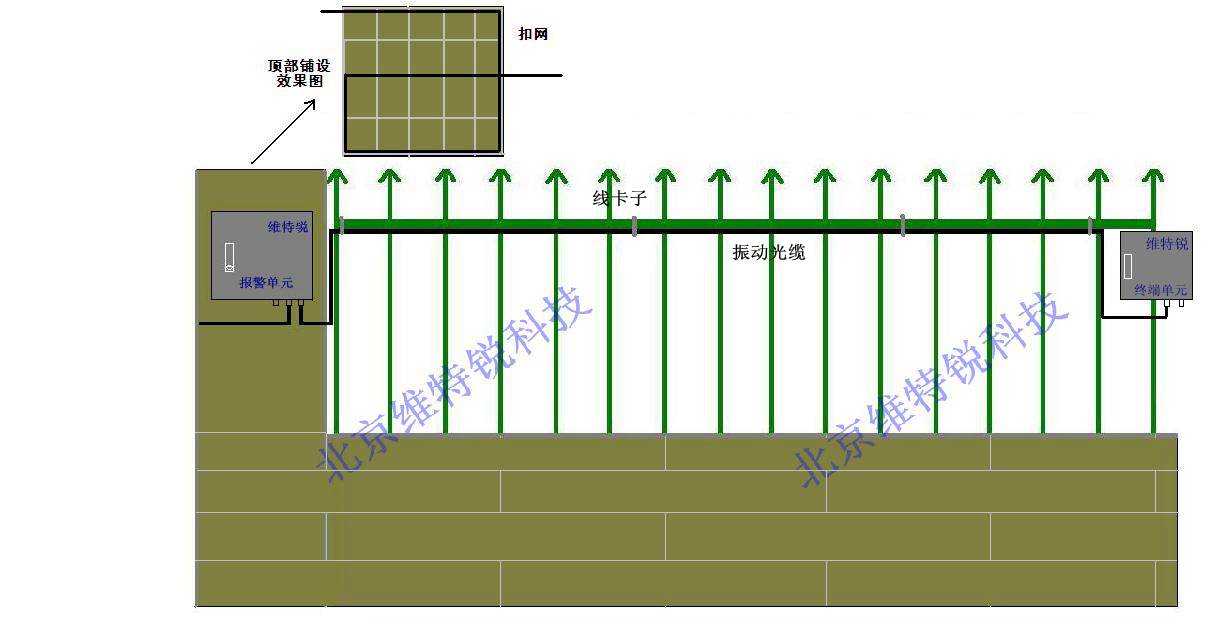

扣网安装方式:防止非法入侵人员翻越墙体进入,可将扣网安装在围墙顶部,以增加振动的强度和感应面积。在扣网上固定传感光缆时应注意将传感光缆固定在围墙外侧扣网的顶部。在需要提高警戒级别时可将光缆多铺设几道,如下图所示。


技术参数
 EX系列单防区振动光缆报警系统参数:
  • 防区数:单防区
  • 传感单元:普通单模通信光缆、博物馆专用光缆
  • 系统结构:环形光纤探测系统
  • 安装方式:挂网、地埋、嵌墙
  • 电气特性:工作电压:12V DC(具备反接保护)   供电范围:9V DC—24V DC
  • 功耗:<1W
  • 防区光缆长度:2000米
  • 响应时间:小于1S
  • 报警持续时间: ≥3S
  • 光缆接口:FC/APC
  • 系统灵敏度:100%入侵报警,人机交互界面调试手段,用户可调
  • 报警类型:防拆报警、断线报警、入侵报警等
  • 信号输出:常开、常闭干接点输出开关量报警信号
  • 状态显示:运行指示、报警指示
  • 工作温度:-40℃——70℃
  • 工作湿度:不大于90%
  • 防水等级:IP65
  • 外形尺寸:380*260*80mm

周界报警系统示意图
